Электроэнцефалограф-анализатор ЭЭГА-21/26 «Энцефалан-131-03» — надежный инструмент классической электроэнцефалографии в сочетании с инновационным подходом к функциональной диагностике обеспечивает новые возможности при проведении исследований.
Основные функциональные возможности программного обеспечения
Программное обеспечение (ПО) ЭЭГ-исследований «Энцефалан-ЭЭГА» и ПО «РЭГ-исследования»
обеспечивают эффективный визуальный анализ и различные виды количественных методов обработки элек-
трической активности мозга и мозгового кровообращения для полноценной нейрофизиологической диагностики
Рутинные ЭЭГ-исследования с фоно- и фотостимуляцией и обработкой результатов различными методами количественного анализа. Обеспечивается референтная реконструкция ЭЭГ в различные монтажные схемы, автоматический поиск и подавление артефактов от ЭКГ. Функция разделения экрана (сплит-режим) расширяет возможности визуального анализа.
Частотно-временной анализ сигналов ЭЭГ – функция когерентности, автокорреляционный анализ,кросс-корреляционный анализ с линейным или топическим вариантами представления, а также с визуализацией псевдотрехмерной динамики результатов частотно-временного анализа по всем отведениям.
Эргономичный интерфейс «Ribbon», в котором элементы меню и кнопки собраны в несколько вкладок по функциональному назначению, что позволяет уменьшить количество кнопок, одновременно находящихся на экране, и упростить управление проведением исследования.
Топографическое двухмерное и трехмерное картирование результатов спектрального анализа ЭЭГ.
Автоматический поиск проявлений эпилептиформной активности и нестационарных фрагментов ЭЭГ.
Описание ЭЭГ формируется автоматически с оценкой нарушений по классификатору Жирмунскойи может в дальнейшем редактироваться и дополняться.
Редактор для формирования врачебного заключения по ЭЭГ и РЭГ исследованиям с использованием шаблонов (глоссария), сохранение результатов исследования в базе данных, подготовка документов для печати.
Реоэнцефалографические (РЭГ) исследования – амплитудное картирование сигналов РЭГ; топографическое картирование основных количественных показателей мозгового кровообращения (реографический индекс, показатель периферического сосудистого сопротивления и т.д.); двухкомпонентный анализ с выделением артериальной и венозной составляющих сигналов РЭГ; формирование автоматического заключения с описанием характеристик пульсового кровенаполнения, периферического сопротивления и эластикотонических свойств сосудов.
Вариант «Элитный» (для модификаций 10 и 11)Включает в себя все возможности «Профессионального» варианта и дополнен следующими функциями:
Проведение ЭЭГ-исследований с использованием современных методов обработки электрофизиологических данных для взыскательных пользователей, в том числе автоматическое подавление артефактов (ЭКГ, ЭМГ, ЭОГ).
Визуальный анализ ЭЭГ, сверхмедленной активности мозга и других физиологических сигналов по полиграфическим каналам.
Статистический анализ и обработка, экcпорт данных формат ASCII, EDF/UDF, MatLab.
Дополнительное ПМО «Энцефалан-СА»для анализа сигналов по полиграфическим каналам совокупно с ЭЭГ сигналами
предназначено для: обработки данных и визуализации трендов, отражающих покардиоцик ловую динамику (усреднение от цикла к циклу) различных расчётных показателей сердечно-сосудистой,вегетативной и центральной нервной систем в едином временном масштабе.
позволяет:
- • проводить визуальный анализ взаимосвязи показателей при синхронной регистрации 16 отведений ЭЭГ, 16 отведений сверхмедленной активности мозга, 6 отведений РЭГ и сигналов по 4 полиграфическим каналам из набора: ЭКГ, ЭОГ, ЭМГ,рекурсия дыхания, фотоплетизмограмма и температура;
- • оценивать физиологические сдвиги в ответ на провоцирующие воздействия с целью выявления слабых и компенсаторных звеньев в системах организма;
- • проводить статистический и спектральный анализ, строить гистограммы и скаттерграммы распределения выбранных количественных показателей по заданным фрагментам исследования;
- • получать автоматический протокол с формализованным описанием и табличными данными, отражающими исходное состояние и значимые изменения, связанные с проведением функциональных проб.
Анализ трендов, отражающих покардиоцикловую динамику изменения показателей обеспечивает:
- • учет возможного влияния сосудистого фактора при эпилепсии;
- • диагностику цереброваскулярных нарушений при функциональных пробах на гипервентиляцию;
- • диагностику синкопальных состояний.
Изменения физиологических показателей на трендах покардиоцикловой динамики в ответ на провоцирующее воздействие (гипервентиляцию).
Через 30 секунд после начала гипервентиляции (ГВ) значимо уменьшается реографический индекс РЭГ (7), на 3-й
минуте ГВ наблюдаются изменения на ЭЭГ – резкое повышение медленно волновой активности (5, 6) с пароксиз мальными проявлениями (4) и резкое снижение уровня альфа-активности (3).
- • Комплект видеооборудования для ЭЭГ/ПСГ- видеомониторинга и программно-методическое обеспечение «Энцефалан-Видео» для полностью синхронизированной длительной цифровой записи электроэнцефалограммы, аудио- и видеоинформации, отметок событий, а также для их анализа и архивирования при дифференциальной диагностике эпилепсии.
-
• ВП-исследования «Энцефалан-ВП» – исследования длиннолатентных зрительных и слуховых ВП, соматосенсорных, MMN, CNV, P300, а также зрительных ВП на шахматный паттерн.
- • ПМО «Энцефалан-АВС» для ЭЭГ и ВП исследований с аудиовизуальной стимуляцией использует различные сценарии когнитивной стимуляции. Предоставляется возможность субсенсорного (неосознаваемого) предъявления стимулов с маскированием и контролем реакций.
-
• Трехмерная локализация источников электрической активности «Энцефалан-3D» обеспечивает отображение условного источника электрической активности на трех проекциях среза головного мозга в виде пространственного облака диполей, что позволяет локализовать фокус эпилептиформной активности ЭЭГ или источник компонентов ВП.
- • Анализ сверхмедленной активности мозга синхронно с регистрацией ЭЭГ «Энцефалан-СМА» (патент РФ 2252692). Тренды динамики сверхмедленных потенциалов (СМП) и топографические карты мгновенных значений и реактивных сдвигов уровня постоянных потенциалов на проводимые функциональные пробы позволяют сделать косвенную оценку церебрального энергообмена и динамики метаболических изменений.
-
• Анализ функциональной асимметрии мозга «Энцефалан-ФАМ» обеспечивает визуализацию карт межцентральных связей на основе расчёта взаимных функций (кросс-корреляция, кросс-спектр, функция когерентности) для диагностики меж- и внутрикорковых нарушений, выявления очагов патологической активности, контроля проводимого лечения, исследования топических особенностей и межцентрального взаимодействия при выполнении различных видов деятельности.
-
• ПМО «Анализ сердечного ритма «АСР» для оценки состоя
ния ВНС и нейрогуморальной регуляции пациента в исходном (фоновом) состоянии и учета вегетативной реактивности на провоцирующие воздействия. Обеспечивает оценку адекватности физических и психоэмоциональных нагрузок, а также контроль действия лекарственных препаратов и эффективности лечения.
Основные атрибуты | |
---|---|
Производитель | Медиком МТД |
Страна производитель | Россия |
Основные технические характеристики электроэнцефалографов | |

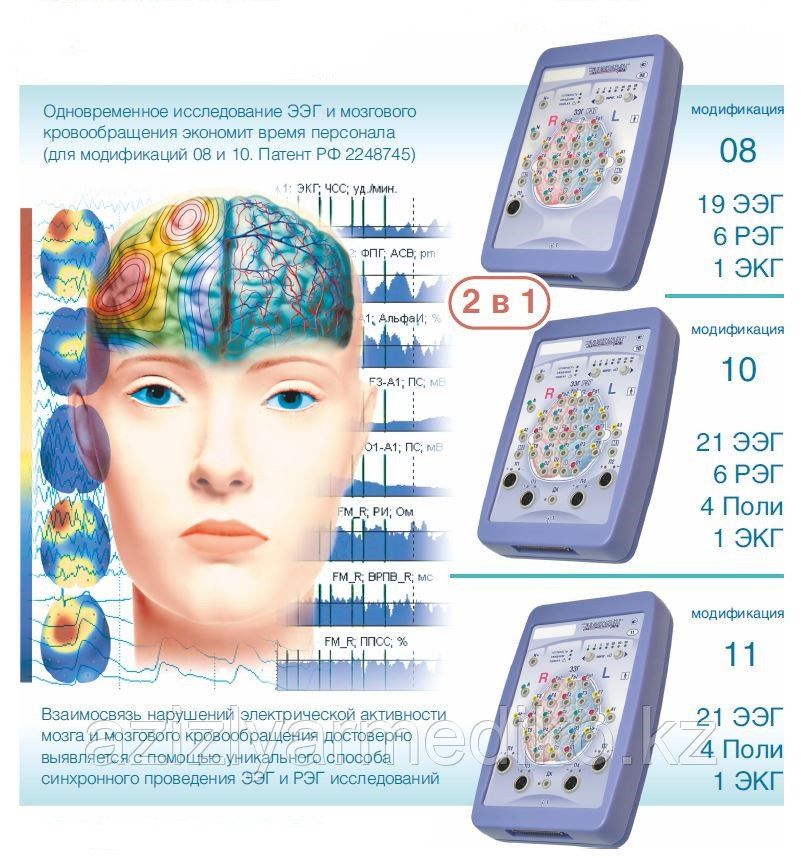

Количество регистрируемых показателей: | для модификации 08: 19 каналов ЭЭГ, 6 РЭГ, 1 ЭКГ; для модификации 10: 21 канал ЭЭГ, 6 РЭГ, 4 Поли, 1 ЭКГ; для модификации 11: 21 канал ЭЭГ, 4 Поли, 1 ЭКГ |
Чувствительность: | 0,1–200 мкВ/мм (21 ступень) для ЭЭГ и ВП; 0,02–5 мВ/мм (8 ступеней) для СМП; 5–500 мОм/мм (7 ступеней) для объёмной РЭГ(мод. 08 и 10); 0,1–10 Ом/мм (7 ступеней) для дифф-ой РЭГ (мод. 08 и 10); 0,1–200 мкВ/мм (13 ступеней) ддля полиграф. каналов (мод. |
Фильтр низких частот (ФНЧ) | 5–70 Гц |
Фильтр верхних частот (ФВЧ) | 0,016–16 Гц |
Ультранизкий уровень шума | 0.9 мкВ |
Общий коэффициент подавления синфазной помехи (IMRR) | не менее 125 дБ |
Режекторный фильтр | 50–60 Гц |
Коэффициент подавления режекторного фильтра | не менее 60 дБ |
Встроенная калибровка: | прямоугольный (1 Гц) или гармонический (5 Гц) сигнал 5–4000 мкВ |
