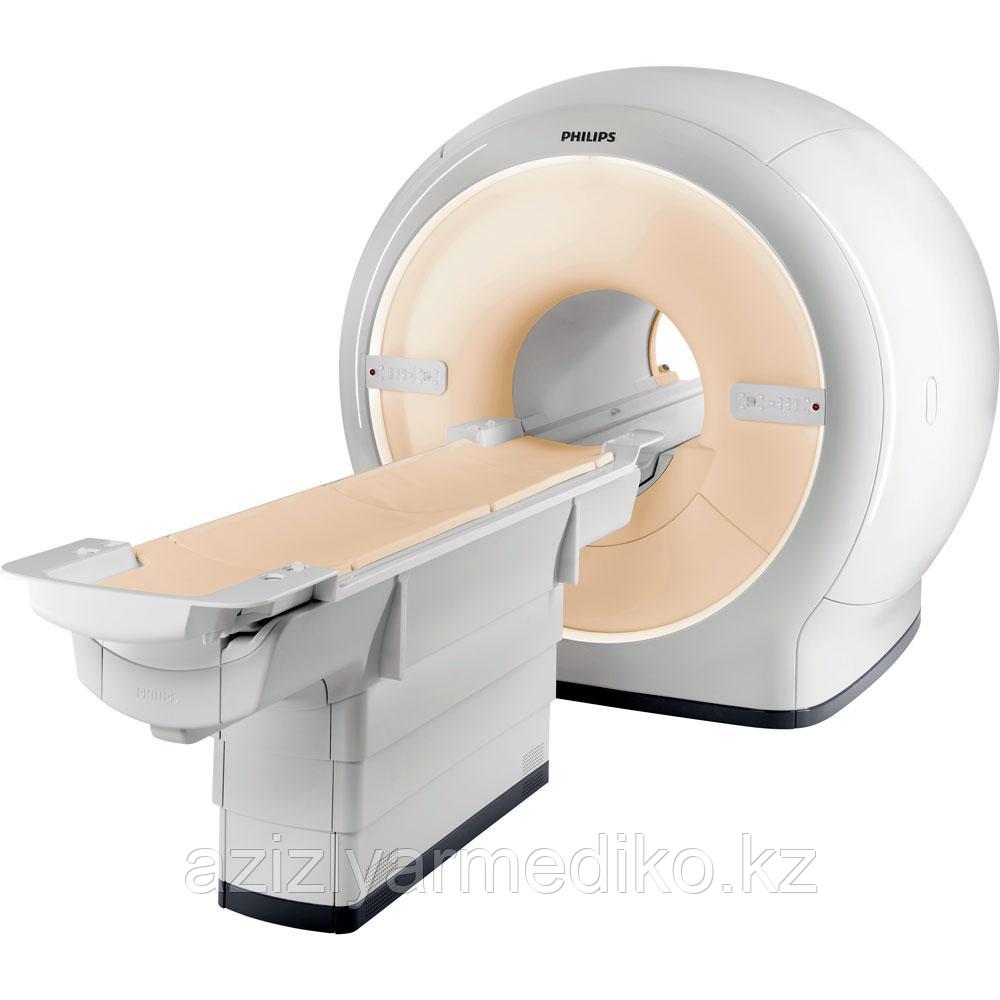

Цифровой МР-томограф Philips Ingenia 1.5T

Первая в мире полностью цифровая система МРТ с напряженностью поля 1,5T

Требования к МРТ растут так же стремительно, как меняется система здравоохранения во всем мире. Помимо того, что наиболее распространенные процедуры необходимо проводить быстрее и с более высоким качеством, растет также потребность в использовании МРТ в онкологии и для сканирования всего тела, причем часто речь идет о пациентах с большой массой тела. Задача сегодняшнего дня — расширить спектр услуг и обеспечить скорейшее проведение исследований.

 Последовать всем этим изменениям, сейчас и в будущем, можно с помощью Philips Ingenia 1.5T — первого в мире полностью цифрового МР-томографа.

  Исключительно высокие клинические рабочие характеристики, более быстрая работа с пациентами и более высокая рентабельность — все это сохраняется в течение всего срока эксплуатации системы.

Система Ingenia 1.5T изменит ваше представление о том, какой должна быть МРТ.

Создана для пациентов

Система Ingenia 1.5T разрабатывалась для пациентов самого разного возраста, телосложения и физического состояния, поэтому ее характеристики существенно упрощают работу с пациентом:

• Диаметр туннеля 70 см обеспечивает больше пространства для пациента и помогает снизить уровень его беспокойства.

• Интеллектуальное программное обеспечение уменьшает количество повторных сканирований и повышает скорость проведения исследований.

 • Цифровые катушки обладают существенно меньшим весом и позволяют во многих случаях значительно снизить количество повторных укладок пациента.

• Световое решение Аmbient light на фронтальной части гентри и регулируемое освещение внутри туннеля повышают уровень открытости системы.

• Снижение уровня акустического шума от градиентных катушек, который воспринимается пациентом, более чем на 80%.

Архитектура dStream: превосходное изображение, высокая скорость, простое усовершенствование клинических возможностей

В основе системы Ingenia 1.5T лежит новая архитектура dStream, которая состоит из следующих компонентов:

• DirectDigital RF — технология оцифровки МР-сигнала непосредственно в РЧ-катушках, используемых при исследовании.

• FlexStream — концепция оптимизации рабочего процесса, делающая систему более универсальной и увеличивающая пропускную способность отделения благодаря более совершенному процессу управления и работы с пациентами.

• EasyExpand — технология, позволяющая быстро расширить клинические возможности системы без модернизации основного оборудования.

Увеличение отношения сигнал/шум на величину до 40%

Технология DirectDigital RF, предназначенная для оцифровки МР-сигнала непосредственно в приемных катушках, используемых при исследовании, позволяет избежать шумов, характерных для аналоговых цепей передачи сигнала и зарегистрировать его в том месте, где он является наиболее «чистым». Передача данных осуществляется по специальному оптоволоконному кабелю. В результате отношение сигнал/шум возрастает на величину до 40% — благодаря этому обеспечивается более высокое         качество изображений и более высокая скорость сканирования. Архитектура dStream также включает в себя систему параллельной визуализации нового поколения — dS-SENSE, которая позволяет еще больше увеличить скорость сканирования и повысить разрешение изображений.

Увеличение пропускной способности отделения на 30%

 Технология FlexStream базируется на использовании уникальной, встроенной в стол, задней катушки FlexCoverage, которая обеспечивает анатомический охват от шеи до кончиков пальцев ног без необходимости в ручной замене катушек или повторной укладке пациента. Благодаря этому технология FlexStream позволяет получать нужные изображения с меньшим количеством катушек и уменьшает время, затрачиваемое на укладку пациента.

Технология EasyExpand: расширять клинические возможности стало проще Благодаря технологии dStream EasyExpand вам больше не придется модернизировать РЧ-каналы принимающей системы при добавлении новых катушек. Так как оцифровка сигнала происходит непосредственно в РЧ-катушке, количество каналов больше не определяется МР-системой. Благодаря этому становится возможным простое расширение клинических возможностей томографа без необходимости в модернизации основной системы —в результате снижаются расходы на эксплуатацию и повышается рентабельность инвестиций.

 Революционная технология, расширяющая клинические возможности

Революционная архитектура принимающей системы в томографе Ingenia 1.5T позволила проводить оцифровку МР-сигнала непосредственно в РЧ-катушке, то есть как можно ближе к пациенту. А архитектура dStream дала возможность использовать технологии DirectDigital и EasyExpand.

 DirectDigital

Система Ingenia 1.5T позволяет увеличить отношение сигнал/шум на величину до 40%. В сочетании с технологией параллельной визуализации dS-SENSE это обеспечивает исключительно высокую четкость изображений и скорость сканирования

EasyExpand

Благодаря технологии EasyExpand, количество приемных РЧ-каналов больше не является технической характеристикой томографа. Это позволяет легко расширять клинические возможности системы без необходимости в модернизации РЧ-каналов.

Революционная архитектура электроники принимающей системы позволяет выполнять оцифровку сигнала непосредственно в РЧ-катушке. Единый цифровой широкополосный оптоволоконный кабель независимо от количества элементов РЧ-катушки.

FlexStream: оптимизация работы и повышение производительности.

 FlexStream — новая концепция управления процессом исследования, предназначенная для рационализации работы, расширения возможностей и сокращения времени процедуры; благодаря внедрению этой концепции пропускная способность отделения возрастает на величину до 30%.

 Задняя катушка FlexCoverage

Встроенная в деку стола задняя катушка FlexCoverage подходит для 60% рутинных исследований, обеспечивая анатомический охват от шеи до кончиков пальцев ног (при положении пациента как головой, так и ногами в сторону апертуры гентри) без необходимости в манипуляциях с катушками или в перемещении пациента. Заднюю катушку FlexCoverage можно без труда соединить с другой катушкой dStream — благодаря этому расширяется анатомический охват, а укладку пациента можно провести быстрее и проще.

 Передняя катушка FlexCoverage*

Использование одновременно легкой передней и задней катушки FlexCoverage позволяет просканировать всю область интереса от шеи до кончиков пальцев ног. Благодаря своей уникальной конструкции передняя катушка удобно адаптируется к форме тела пациента без каких-либо ремней и фиксаторов — это существенно упрощает укладку пациента и сокращает затрачиваемое на нее время.

Подключение FlexConnect

Технология FlexConnect позволяет легко подключать катушки, а также автоматически отключать их при отсоединении деки стола.

Тележка FlexCaddy для хранения катушек*

 Дополнительную катушку dStream можно выбрать из большого набора катушек, расположенных на специальной тележке FlexCaddy, которая является одной из опций.

 Отсоединяемый стол FlexTrak*

 Отсоединяемый стол FlexTrak позволяет без помех подготовить пациента к исследованию в соседней комнате, а затем транспортировать его в процедурную к томографу. Благодаря этому упрощается также настройка параметров исследования.

Отсоединяемый стол FlexTrak Mammo*

Благодаря специальным отсоединяемым столам систему Ingenia 1.5T можно мгновенно преобразовать в специализированный томограф для проведения МР-маммографии, интервенционных или терапевтических процедур, обеспечив тем самым высокую пропускную способность отделения.

 Расширяя границы

МР-томограф Ingenia 1.5T создан для того, чтобы превзойти другие системы МРТ по многим показателям.

Высокоэффективное пространство визуализации Xtend

 Конструкция Xtend занимает лидирующие позиции в отрасли благодаря наиболее высокой однородности магнитного поля при самом большом поле изображения в коммерческой системе с апертурой гентри, равной 70 см. Она характеризуется также оптимальным сочетанием однородности магнитного поля и производительности градиентной системы.

• Простота укладки и более удобные условия для пациента благодаря апертуре гентри в 70 см.

 • Широкий анатомический охват благодаря сверхбольшому полю изображения размером до 55 см.

 • Превосходное качество изображений, отличная визуализация удаленных от центра структур и эффективное подавление сигнала от жира благодаря самым высоким показателям однородности магнитного поля среди всех 70-сантиметровых систем (1,8 млн–1 в пределах поля зрения 50 см).

«Система Ingenia прекрасно подходит как для проведения МРТ отдельных органов (например, печени или органов малого таза), так и для МР-исследований всего тела».

 Д-р Томас Кви (Медицинский центр UMC, г. Утрехт, Нидерланды)

Преимущества Xtend

• Визуализация от уровня глаз до кончиков пальцев ног с использованием всего двух положений стола.

• Простота визуализации даже крупных пациентов.

• Гладкое совмещение изображений, полученных при разных положениях стола.

Превосходная визуализация при рутинных исследованиях

Реализованная в системе Ingenia 1.5T архитектура dStream и катушки dS обеспечивают высокое отношение сигнал/шум, что дает заметные преимущества при любых МР-исследованиях. Вам больше не придется выбирать между разрешением и скоростью: теперь вы сможете выполнять рутинные исследования головного мозга, позвоночника, печени, коленного и голеностопного суставов меньше чем за 8 минут с превосходным качеством изображений.

Факторы, обеспечивающие высокую скорость визуализации при рутинных исследованиях:

Катушки dStream (dS)

 Катушки dStream, созданные в соответствии с вашими потребностями и предназначенные для широкого круга исследований, были оптимизированы в отношении следующих параметров:

• Высокие значения отношения сигнал/шум.

• Широкий анатомический охват при визуализации.

• Высокая скорость параллельной визуализации.

 Технология параллельной визуализации dS-SENSE

Основанная на архитектуре dStream, технология dSSENSE обеспечивает высокие значения коэффициента ускорения при параллельной визуализации, благодаря чему можно существенно повысить ее скорость или увеличить разрешение изображений.

Составной частью данной технологии являются референтные сканы, которые планируются автомат
